TDD 250mW一体化功放模块

9229fdec96286953

u=3055468805,3445561509&fm=3074&app=3074&f=JPEG

1653470792-微信图片_202011300852248

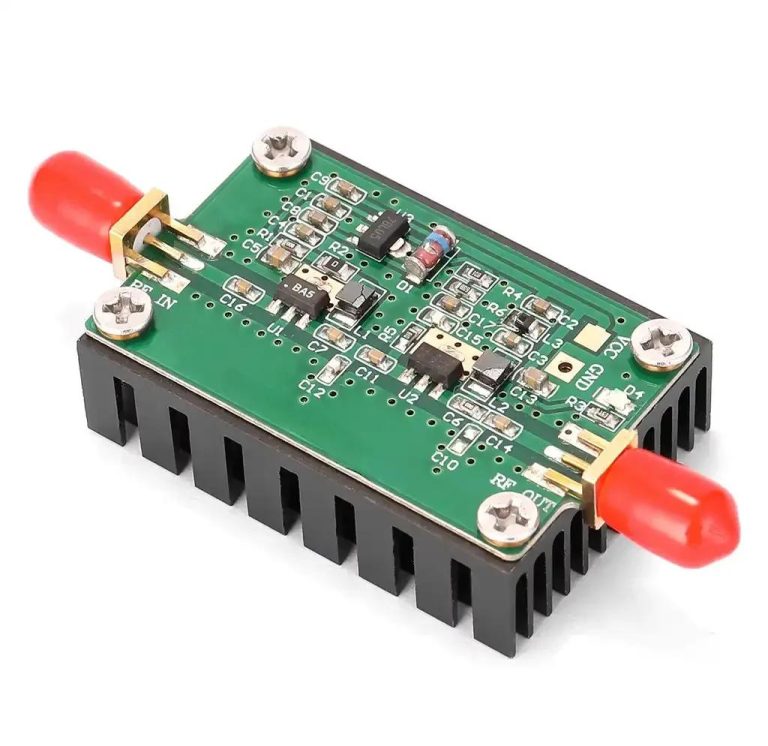

这是一个功率放大器，大家看看

1.射频技术参数：

项目名称		技术参数		备注
工作频率	信道	发射	接收
	Band39	1880-1920MHz	1880-1920MHz	HRPL1900M-40-24/28S1
	Band34	2010-2025MHz	2010-2025MHz	HRPL2017M-15-24/28S1
	Band40	2300-2400MHz	2300-2400MHz	HRPL2350M-100-24/28S1
	Band41	2555-2655MHz	2555-2655MHz	HRPL2605M-100-24/28S1
输出功率		24±1dBm	-10±1dBm
增益		28±1dB	10±1dB
带内波动		≤2.0dB	≤2.0dB
矢量幅度误差（EVM）		≤5%	/
噪声系数		/	≤3.8dB
带外杂散		9kHz～1GHz：≤-36dBm/30kHz1GHz～12.75GHz：≤-30dBm/30KHz
输入驻波比		≤1.5
工作电压		DC+12V
工作电流		≤0.5A
供电接口		XH-2A（间距2.54MM）插座
时隙控制端口		XH-2A（间距2.54MM）插座
射频端口		MCX
功放尺寸		80×30×15mm
工作温度		-5～+55℃

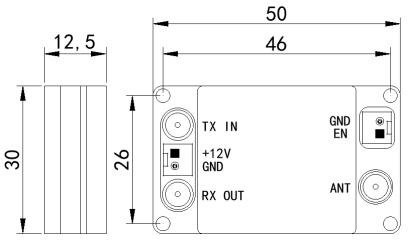

2.外形尺寸图：
